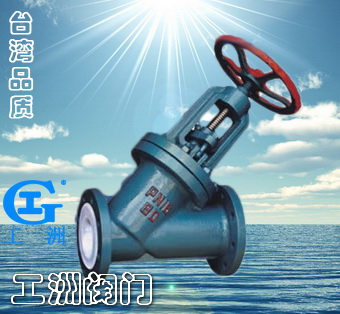

一、產品[截止閥]的詳細資料： 產品名稱：襯里直流式截止閥 產品特點：襯里直流式截止閥,直流式截止閥,襯里截止閥設計與制造按：GB/12239 結構長度：GB/12221 法蘭連接尺寸按：GB4126.3 GB4216.4 試驗檢驗按：GB/T13927
二、性能規范： 型號 | 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | 殼體試驗 | 密封試驗 | J45J/FS-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體
J.一般腐蝕性流體
FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外） | ≤85
≤150 | J45J FS-10 | 1.0 | 1.5 | 1.1 |
三、主要零部件材料表： 零件名稱 | 閥體、閥瓣 | 閥蓋 | 閥桿、閥瓣 | 手輪廓 | 材料 | HT200襯氟塑料、襯橡膠 | HT200襯氟塑料、襯橡膠 | 35襯氟塑料襯橡膠 | HT200 |

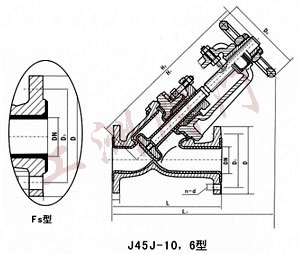

四、襯膠直流式截止閥主要連接尺寸及重量： 型號 | 公稱通徑DN（mm） | 尺寸（mm） | 質量（kg） | L | D | D1 | D | H1 | b | Do | n-d | | 25 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | | 32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | | 40 | | 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | | 50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | | 65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | 21 | | 80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | | 100 | | 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | | 125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | | 150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | | 200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | | 250 | 730 | 375 | 335 | 312 | | 24 | | 12-.17.5 | 205 |
訂貨須知：
一、①襯膠直流式截止閥產品名稱與型號②襯膠直流式截止閥口徑③襯膠直流式截止閥是否帶附件二、若已經由設計單位選定公司的襯膠直流式截止閥型號，請按襯膠直流式截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
