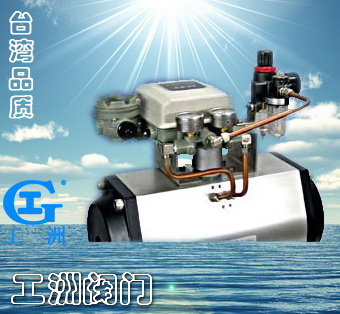

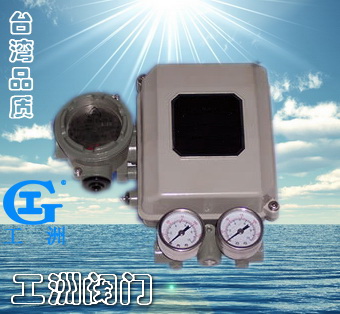

產品型號：ZPD-2000

產品名稱：電氣閥門定位器

產品特點：ZPD―2000電氣定位器實現電氣轉換的功能，用來控制氣動直行程或角行程執行機構。定位器接收過程控制器或控制系統輸出的電流信號（4―20mA）作為給定值，將這個電流信號轉換為執行機構氣室壓力，使執行機構作相應的運動，直到閥門位置與給定值相對應，大大地提高了輸出力，提高了動作速度和調節精度。

二、特點：

1） 采用了不易堵塞，耗氣量小的力平衡式放大器結構。
2） 采用了隨時都能方便快捷地清除被堵塞的氣阻結構。
3） 放大器放在產品內部，不易被腐蝕損壞。力平衡采用多回路，功率大，動作速度快，不易振蕩，動作性能相當穩定。
4） 在產品內部可進行量程調節，且調校簡單方便。
5） 較好的防振性。
6） 具有良好的復合防爆性能。
由于線圈部件與接線盒采用可靠的防爆結構，各機構設計成組件化，所以該產品具備良好的復合防爆性能，I.高本質安全型（ExiaIIcT6）;d.隔爆型（ExdIIBT6）多種防爆功能。
7） 調校簡單，安裝方便。

三、主要技術指標：

（1） 基本誤差：±1%（單位用）；±2%（雙作用）
（2） 回差：1%（單位用）；2%（雙作用）
（3） 死區：0.4%(單位用)；0.8%(雙作用)
（4） 額定行程：0―（10―100）mm。[角行程（轉行程）0―（50°、75°、90°）]
（5） 氣源壓力：0.14-0.55MPa
（6） 輸入信號：4-20mADC（標準型、常規產品）(4-12mA.DC、12-20mA.DC)（變型產品）
（7） 輸出壓力：0.02-0.5MPa
（8） 耗氣量:單作用執行器450L/h(供氣0.14MPa);雙作用執行器:3600L/h(供氣0.55Mpa)
（9） 輸出特性:線性,常規型；(等百分比、非線性、特殊性)
（10） 環境溫度:-35～+60℃ (本質安全型為-20～+60℃)
（11） 相對濕度:5%～100%
（12） 防暴(防護)型式(等級):隔爆型d(ExdIIBT6)；增安型e(ExeIIT6)；
本質安全型I （ExiaIICT6）
（13） 輸入阻抗：4-20mA.DC/300±10Ω（20℃時）;0-10mA.DC/1000±30Ω(20℃時)
（14） 氣源接口：M10×1，聯接銅管為Φ6×1（標準型）
（15） 電源接口：M22×1.5,電源接頭口M22×1.5壹只
（16） 外殼材料:鋁合金 噴涂工藝處理
（17） 外形尺寸:203×160×105 (mm)(長×寬×高)

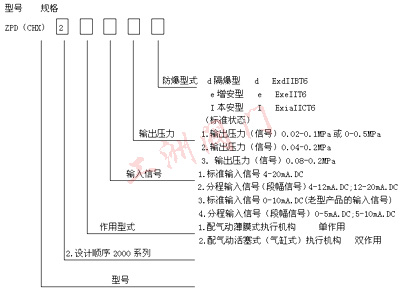

四、型號規格：

五、訂貨須知：

1、注明產品型號
2、輸入信號范圍，防爆型、本安型
3、注明氣源壓力
4、作用型式:正作用、反作用
5、附件：建議用戶購買電氣閥門定位器或氣動閥門時，安裝空氣過濾器三聯件。

訂貨須知：
一、①電氣閥門定位器產品名稱與型號②電氣閥門定位器口徑③電氣閥門定位器是否帶附件二、若已經由設計單位選定公司的電氣閥門定位器型號，請按電氣閥門定位器型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?

?
