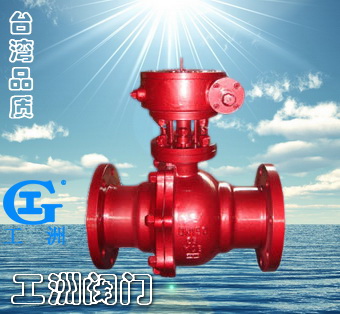

一、產品[國際軟密封球閥]的詳細資料： 產品型號： Q41PPL-16C 產品名稱： 排污球閥 產品特點：適用介質：污水、氣、油品、天然氣和酸碳腐蝕性介質適用溫度：-196-350℃ 驅動方式：手動、氣動、電動、波動等 公稱通徑：DN15-250mm 1/2″-10″ 。

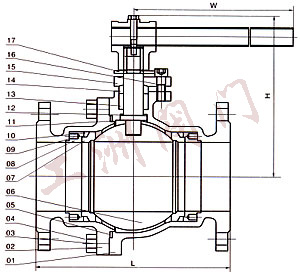

二、主要零件及材質： 序號NO. | 零件名稱 | 材質 | GB | ASTM | 1 | 閥體 | WCB | A216-WCB | 2 | 密封圈 | PPL | PPL | 3 | 球體 | 1Cr18Ni9Ti | SS304 | 4 | 螺母 | 35 | A194-2H | 5 | 螺柱 | 35CrMoA | A193-B7 | 6 | 石體 | WCB | A216-WCB | 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304/F.G | 8 | 填料 | PTFE | PTFE | 9 | 填料壓蓋 | WCB | A216-WCB | 0 | 定位片 | 25 | A105 | 11 | 擋圈 | 65Mn | AISI 1066 | 12 | 手柄 | K33 | A47-667 Gr.32510 | 13 | 閥桿 | 1Cr33 | A276-410 | 14 | 螺釘 | 35 | A193-B7 | 15 | 止推墊片 | PTFE | PTFE |
三、技術規范： 設計依據 | 國標系列 | 美標系列 | 設計標準 | GB/T12237 | AP16D | ANSI B16.34 | 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 | 結構長度（焊接） | GB/T15188.1 | AP16D | ANSI B16.10 | 連接法蘭 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 | 對焊端 | GB/T12224 | ASNI B16.25 | 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
四、試驗壓力： 壓力等級 | 試驗壓力（MPa） | 公稱壓力（PN） | 磅級（Class） | 殼體試驗 | 密封試驗 | 1.0 | - | 1.5 | 1.1 | 1.6 | - | 2.5 | 1.76 | 2.5 | - | 3.8 | 2.75 | 4.0 | - | 6.0 | 4.4 | 6.4 | - | 9.6 | 7.04 | - | 150 | 3.0 | 2.2 | - | 300 | 7.6 | 5.6 | - | 600 | 15.0 | 11.0 | - | 10K | 2.4 | 1.5 | - | 20K | 5.8 | 4.0 |
五、排污球閥PN1.6MPa主要連接尺寸及重量： 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | H | 59 | 63 | 75 | 85 | 95 | 107 | 140 | 152 | 178 | 252 | 272 | 342 | W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 | Wt（ |
|
|
