型號	公稱壓力PN/Mpa	試驗壓力/Mpa		適用介質	適用溫度
		殼體	液體密封
ZSRW-10	1.0	1.5	1.1	水、氣體、油品等無腐蝕性介質	根據橡膠品種確定（≤60～135℃）
ZSRW-16Q	1.6	2.4	1.76

二、主要零件材料：

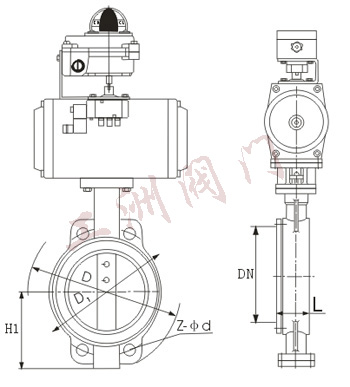

三、ZSRW型防爆氣動碟閥主要尺寸：

公稱通徑DN(mm)	尺寸										重量 （kg）
	L	D		Z-Φd		H1	H2	A	B	B1
		PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa
50	43	125	125	4-Φ18	4-Φ18	70	235	196	125	59	10
65	46	145	145	4-Φ18	4-Φ18	78	247	196	125	59	11
80	46	160	160	4-Φ18	8-Φ18	88	257	196	125	59	12
100	52	180	180	8-Φ18	8-Φ18	110	294	226	152	92	16
125	56	210	210	8-Φ18	8-Φ18	132	318	226	152	92	18
150	56	240	240	8-Φ23	8-Φ23	146	338	226	152	92	20
200	60	295	295	8-Φ23	12-Φ23	217	430	470	230	195	35
250	68	350	355	12-Φ23	12-Φ26	252	470	470	230	195	40
300	78	400	410	12-Φ23	12-Φ26	283	504	470	230	195	60
350	78	460	460	16-Φ23	16-Φ26	308	545	470	230	195	80
400	102	515	515	12-Φ25	16-Φ30	348	590	610	298	235	100
450	114	565		20-Φ25		373	623	610	298	235	120
500	127	620		20-Φ25		408	660	610	298	235	140
600	154	725		20-Φ30		474		698	382		200

訂貨須知：
一、①ZSRW型防爆氣動碟閥產品名稱與型號②ZSRW型防爆氣動碟閥口徑③ZSRW型防爆氣動碟閥是否帶附件二、若已經由設計單位選定公司的ZSRW型防爆氣動碟閥型號，請按ZSRW型防爆氣動碟閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
