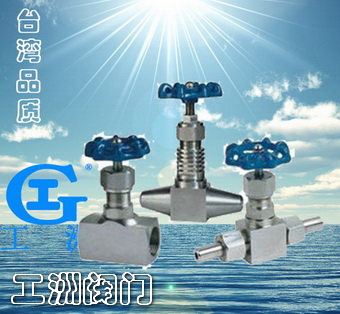

產品名稱：針型截止閥產品型號：J11W、J21W、J61W產品口徑：DN3-50產品壓力：0.6-32.0MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
J11W內螺紋針型截止閥主要零部件材料：
零件名稱
閥桿、閥蓋
閥桿、閥瓣
填料
J11W-16P
鉻鎳不銹鋼
鉻鎳不銹鋼
聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40
優質碳鋼
優質碳鋼
J11W內螺紋針型截止閥主要性能規范：
型號
公稱壓力
(MPa)
試驗壓力(MPa)
工作壓力(MPa)
工作溫度
(℃)
適用介質
殼體
密封(液)
密封(氣)
J11W-16
1.6
2.4
1.76
0.6
1.6
P≤540℃
液化石油氣水、酸、蒸汽、油品等
J11W40P
4.0
6.0
4.4
0.6
4.0
J11W-160
16.0
24.0
17.6
0.6
16.0
C≤425℃
J11W-320P
32.0
48.0
35.2
0.6
32.0
J11W內螺紋針型截止閥主要外型及連接尺寸：
公稱直徑DN(mm)
管螺紋
尺寸
重量(Kg)
Do
L
H
H1
d
6
1/4
60
55
90
100
4
0.63
10
3/8
60
60
92
102
5
0.65
15
1/2
65
65
97
107
6
0.8
20
3/4
80
80
109
121
8
1.07
25
1
100
90
122
132
10
1.8
32
11/4
140
128
180
191
15
5.0
40
11/2
160
148
200
215
18
7.2

J21W外螺紋針型截止閥主要零部件材料：
零件名稱
閥桿、閥蓋
閥桿、閥瓣
填料
J21W-16P
鉻鎳不銹鋼
鉻鎳不銹鋼
聚四氟乙稀、柔性石墨
J21W-160
優質碳鋼
鉻不銹鋼
J21W外螺紋針型截止閥主要性能規范：
型號
公稱壓力(MPa)
試驗壓力(MPa)
工作壓力(MPa)
工作溫度(℃)
適用介質
殼體(MPa)
密封
密封(氣)
J21W-16
1.6
2.4
1.76
0.6
1.6
P≤540℃
液化石油氣水、酸、蒸汽、油品等
J21W40P
4.0
6.0
4.4
0.6
4.0
J21W-160
16.0
24.0
17.6
0.6
16.0
C≤425℃
J21W-320P
32.0
48.0
35.2
0.6
32.0
J21W外螺紋針型截止閥主要外型及連接尺寸：
公稱直徑
尺寸
重量(Kg)
Do
D1
D2
L
H1
H2
M
6
65
14
6
140
96
106
20×1.5
0.9
10
80
18
10
160
115
125
24×1.5
1.18
15
100
22
15
180
122
132
30×2
2.0
20
110
28
18
220
156
166
36×2
3.5
25
140
33
22
230
169
180
39×2
4.3

J61W焊接式針型截止閥主要零件材料：
零件名稱
閥體、閥蓋、螺栓
閥桿、閥瓣、密封圈
填料
墊片
手輪
J61W
鉻鎳不銹鋼
不銹鋼
聚四氟乙稀、柔性石墨
橡膠石棉板
優質碳鋼
最高壓力可達到320公斤
J61W焊接式針型截止閥主要尺寸及重量：
公稱直徑
DN(mm)
尺寸
重量
(Kg)
L
H
H1
D1
6
100
110
125
80
0.65
10
110
130
150
100
0.65
15
130
145
170
110
0.8
20
150
170
190
125
1.1
25
170
180
210
125
1.8
32
180
200
250
160
5.0

J61W焊接式針型截止閥主要性能規范：
型號
公稱壓力
MPa
試驗壓力MPa
工作壓力
MPa
工作溫度
（℃）
適用介質
殼體
密封（液）
密封（氣）
J61W-100
10.
15.0
11.0
0.6
10.0
C≤425℃
P≤540℃
水、油品、液化石油氣等
?

上海工洲閥門

J11W、J21W、J61W針型截止閥

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J11W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	優質碳鋼	優質碳鋼	聚四乙氟乙稀、柔性石墨

型號	公稱壓力 (MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度 (℃)	適用介質
型號	公稱壓力 (MPa)	殼體	密封(液)	密封(氣)	工作壓力(MPa)	工作溫度 (℃)	適用介質
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
公稱直徑DN(mm)	管螺紋	Do	L	H	H1	d	重量(Kg)
6	1/4	60	55	90	100	4	0.63
10	3/8	60	60	92	102	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8
32	11/4	140	128	180	191	15	5.0
40	11/2	160	148	200	215	18	7.2

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力(MPa)	殼體(MPa)	密封	密封(氣)	工作壓力(MPa)	工作溫度(℃)	適用介質
J21W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J21W40P	4.0	6.0	4.4	0.6	4.0	P≤540℃
J21W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J21W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

公稱直徑	尺寸							重量(Kg)
公稱直徑	Do	D1	D2	L	H1	H2	M	重量(Kg)
6	65	14	6	140	96	106	20×1.5	0.9
10	80	18	10	160	115	125	24×1.5	1.18
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	220	156	166	36×2	3.5
25	140	33	22	230	169	180	39×2	4.3

零件名稱	閥體、閥蓋、螺栓	閥桿、閥瓣、密封圈	填料	墊片	手輪
J61W	鉻鎳不銹鋼	不銹鋼	聚四氟乙稀、柔性石墨	橡膠石棉板	優質碳鋼

公稱直徑 DN(mm)	尺寸				重量 (Kg)
公稱直徑 DN(mm)	L	H	H1	D1	重量 (Kg)
6	100	110	125	80	0.65
10	110	130	150	100	0.65
15	130	145	170	110	0.8
20	150	170	190	125	1.1
25	170	180	210	125	1.8
32	180	200	250	160	5.0

型號	公稱壓力 MPa	試驗壓力MPa			工作壓力 MPa	工作溫度（℃）	適用介質
		殼體	密封（液）	密封（氣）
J61W-100	10.	15.0	11.0	0.6	10.0	C≤425℃ P≤540℃	水、油品、液化石油氣等
