產品名稱：脈沖式疏水閥產品型號：CS18H產品口徑：DN15-500產品壓力：0.6-6.4MPa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
◆脈沖式疏水閥性能規范：
型號
CS18H-25
CS18H-40
公稱壓力PN/MPa
2.5
4.O
動作試驗壓力
1.2
?
殼體試驗壓力
3.75
6.0
最大工作壓力
2.4
?
適用介質
蒸汽、凝結水
適用溫度(℃)
≤225
◆脈沖式疏水閥不同壓差時的最大連續排水量：
公稱徑徑/
排水量/(kg/h)/
壓差△9(MPa)
15
20
25
40
50
0.15
253
600
1180
1680
2050
O.2
319
660
1260
1730
2280
0.3
366
780
1320
2220
2580
0.4
418
840
1380
2400
2970
0.5
424
900
1440
2520
3180
0.6
471
960
1560
2580
3420
0.7
486
1020
1620
2620
3600
0.8
531
1080
1680
2760
3720
0.9
598
1140
1710
3000
3970
1.0
605
1260
1860
3060
4200
◆脈沖式疏水閥主要零部件材料：
零件名稱
閥體、閥蓋
閥瓣、閥座、控制缸
閥罩
閥座、墊片
材料
碳鋼
不銹鋼
粉末冶金
純銅
◆脈沖式疏水閥主要尺寸表
公稱通徑DN(mm)
錐管螺紋
尺寸
L
A
B
H
15
Rc1/2
67
16
32
84
20
Rc3/4
76
22
38
96
25
Rc1
86
225
45
104.2
40
Rc11/2
108
35
63
137
50
Rc2
120
42
76
157

上海工洲閥門

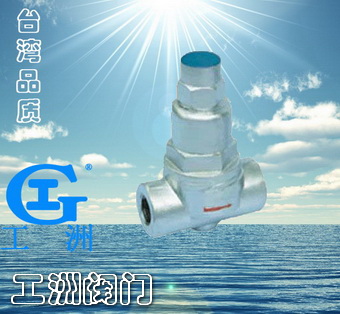

CS18H脈沖式疏水閥

型號	CS18H-25	CS18H-40
公稱壓力PN/MPa	2.5	4.O
動作試驗壓力	1.2	?
殼體試驗壓力	3.75	6.0
最大工作壓力	2.4	?
適用介質	蒸汽、凝結水
適用溫度(℃)	≤225

公稱徑徑/ 排水量/(kg/h)/ 壓差△9(MPa)	15	20	25	40	50
0.15	253	600	1180	1680	2050
O.2	319	660	1260	1730	2280
0.3	366	780	1320	2220	2580
0.4	418	840	1380	2400	2970
0.5	424	900	1440	2520	3180
0.6	471	960	1560	2580	3420
0.7	486	1020	1620	2620	3600
0.8	531	1080	1680	2760	3720
0.9	598	1140	1710	3000	3970
1.0	605	1260	1860	3060	4200

零件名稱	閥體、閥蓋	閥瓣、閥座、控制缸	閥罩	閥座、墊片
材料	碳鋼	不銹鋼	粉末冶金	純銅

公稱通徑DN(mm)	錐管螺紋	尺寸
公稱通徑DN(mm)	錐管螺紋	L	A	B	H
15	Rc1/2	67	16	32	84
20	Rc3/4	76	22	38	96
25	Rc1	86	225	45	104.2
40	Rc11/2	108	35	63	137
50	Rc2	120	42	76	157
