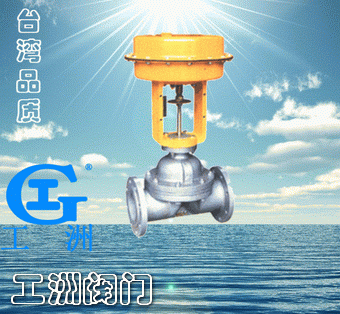

產品名稱：氣動薄膜隔膜調節閥產品型號：ZMAT、ZMBT產品口徑：DN15-100產品壓力：1.6MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
概述
ZMA（B）T-10氣動薄膜隔膜調節閥由氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大無泄漏，流量調節特性，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
?
公稱通徑(mm) 配用執行機構號主要技術參數
薄膜有效面積(cm2) 行程(mm) 額定流量系數Kv值　
15 ZMA(B)-2 280 10 8
20 12
25 16
32 ZMA(B)-3 400 16 28
40 60
50 25 68
65 ZMA(B)-4 630 90
80 40 160
100 300
?
主要技術性能指標
項目技術指標
不帶定位器帶定位器
基本誤差％ ±10 ±1.5
回差％ 8 1.5
死區％ 6 0.6
允許泄漏量襯里材料為聚三氟乙烯隔膜材料
為：氯丁橡膠，氟橡膠 10-4×閥額定容量
無襯里材料為，隔膜材料為：氯
丁橡膠，氟橡膠 5×10-6×閥額定容量
額定流量系數Kv偏差％ ±20
　4、允許壓差
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數Kv 8 12 16 28 60 67 90 160 300
公稱壓力(MPa) 1.0
配用執行機構型號 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4
關閉時
允許最
大壓力
MPa 信
號
壓
力
MPa P2=0 120 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05
140 1.0 1.0 0.80 0.80 0.60 0.4 0.4 0.2 0.10
P1=P2 120 0.45 0.45 0.20 0.20 0.15 0.1 0.1 0.05 0.02
140 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05
?
可配附件
電氣定位器或電/氣轉換器空氣過濾減壓器　電磁閥　手輪機構等。
?
外形尺寸
公稱通徑
DN(mm) 外形安裝尺寸
A H H1 L
ZMAT型 ZMBT型
15 280 479 532 47.5 140
20 479 532 52.5 145
25 479 532 57.5 155
32 325 538 617 67.5 165
40 553 632 72.5 190
50 562 641 80 210
65 410 754 855 90 240
80 100% 876 97.5 270
100 857 958 107.5 335
注：法蘭按JB78-59《鑄鐵法蘭》標準選定
訂貨須知
訂貨時請注明：
1、產品型號 2、公稱通徑DN，公稱壓力PN 3、信號壓力、彈簧范圍　4、流量特性，閥前、閥后壓力　5、流體介質種類　6、閥體、隔膜材質　7、是否帶附件，說明型號 8、介質工作溫度范圍　9、其它特殊要求
