產品名稱：1200℃高溫蝶閥產品型號：HTDQ36P1W產品口徑：DN200-1800產品壓力：0.25MPa產品材質：特種高溫鋼產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

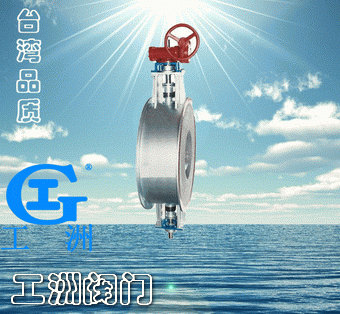

高溫調控蝶閥（1200℃ SO2二氧化硫專用蝶閥）
一、產品簡介
該產品是特殊設計的高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪
蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系
統中的高爐配風、鍋爐管道作為控制調節閥使用。國家專利產品，專利號：ZL 98 2 17879.4。

二、標準與規范
設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。

三、性能參數和主要零件材料

技術參數和性能參數				主要零件材料
公稱通徑	公稱壓力	適用溫度	適用介質	閥體	閥板	閥桿	填料
DN200～ DN1800 ?	0.25MPa	≤1350℃ ?	SO2、SO3 及其他高溫 氣體	20 號鋼板 內襯復合 耐火材料	XD-4 高 溫合金 ?	XD-4 高 溫合金 ?	柔性石墨+因 科鎳爾

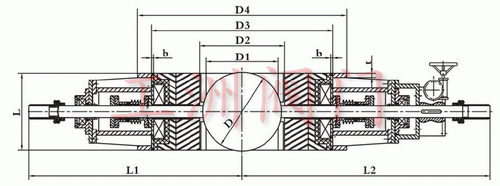

四、結構簡圖

五、外形及連接尺寸

公稱通徑		L	D	D1	D2	D3	D4	b	t	L1	L2
DN(mm)	NPS
600	24	470	600	580	630	1220	1370	30	22	1220	1460
