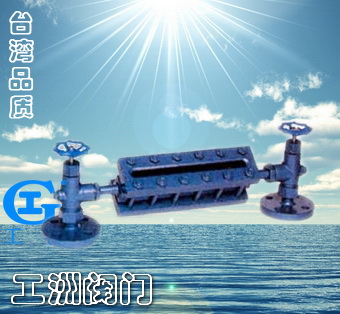

用途：HG5-1364～1370-80玻璃板液位計為適用于化工、石油等工業低溫設備的液位指示裝置。

產品結構：儀表的上下閥上裝有法蘭接頭，與容器連接構聯通器，透過玻璃板直接指示容器布什的液位，“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣，冷卻時可用循環水，這樣可以調節流動性能，夾套型接管尺寸ZG1/4’’內螺紋。

在上下閥內裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器壓力作用下，自動密封，防止容器內的液體繼續外流。

在儀表的上端針形閥裝有阻塞螺釘，可供放氣之用，下端針形閥也裝有阻塞螺釘。可供放空、取樣、排污、清洗。

二、板式液位液技術數據：

針形閥的自動關閉壓力　　　　≥0.2MPa　

夾套蒸氣壓力為　　　　　　　≤0.6MPa

玻璃板的急變溫差為　　　　　≤240℃

注：我廠承接特殊規格的定貨。

玻璃板液位計產品類型

名稱

型號

公稱壓力MPa

介質溫度℃

結構特征

（規格按上、下閥中心線間距離

標準號

結構形式

材料

L=304

L=500

L=800

L=1100

L=1400

L=1700

透光式玻璃板液位計

T2.5

2.5

-20～+250

普通型

I（碳鋼） II（1Cr18Ni9Ti)

△

△

△

△

△

HG5-1364-80

夾套型

I（碳鋼） II（1Cr18Ni9Ti)

△

△

△

△

△

T6.3

6.3

-20～+250

普通型

I（碳鋼） II（1Cr18Ni9Ti)

△

△

△

△

△

HG5-1365-80

夾套型

I（碳鋼） II（1Cr18Ni9Ti)

△

△

△

△

△

反射式玻璃板液位計

R4.0

4.0

-20～+250

普通型

I（碳鋼） II（1Cr18Ni9Ti)

△

△

△

△

△

HG5-1366-80

夾套型

I（碳鋼） II（1Cr18Ni9Ti)

△

△

△

△

△

R0.6

0.6

-20～+250

帶頸襯里

III(碳鋼襯里）

△

HG5-1367-80

帶頸

I（碳鋼） II（1Cr18Ni9Ti)

△ △

HG5-1368-80

R

常壓

-20～+250

襯里

III(碳鋼襯里）

△ △

HG1369-80

嵌入聯接

I（碳鋼） II（1Cr18Ni9Ti)

△ △

HG5-1370-80

三、安裝、使用與維護：

1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉（使鋼球封門時，不致于碰到閥桿的頂端）。
2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。
3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。

訂貨須知：
一、①板式液位計產品名稱與型號②板式液位計口徑③板式液位計是否帶附件二、若已經由設計單位選定公司的板式液位計型號，請按板式液位計型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，

?

?
